濕式電除塵器的分類和結構特點

近100年濕式靜電除塵器為冶金工業(yè)和其他行業(yè)作為一種控制煙氣中硫酸、顆粒有效手段廣泛應用。目前全世界范圍內投入運行的濕式靜電除塵器超過1000 個裝置。

 基本型式：

濕式靜電除塵器在結構上有兩種基本型式：管式和板式。管式靜電除塵器的集塵極為多根并列的園形或多邊形金屬管，放電極均布于極板之間，管狀濕式靜電除塵器只能用于處理垂直流動的煙氣。板式靜電除塵器的集塵極呈平板狀，可獲得良好的水膜形成的特性，極板間均布電暈線，板式濕式靜電除塵器可用于處理水平或垂直流動的煙氣。

在相同的集塵面積時，管式靜電除塵器內的煙氣流速可以是設計為板式除塵器的兩倍，因此在達到相同除塵效率時，管式除塵器的占地面積要遠小于板式除塵器。

濕式靜電除塵器的布置方式

垂直獨立布置

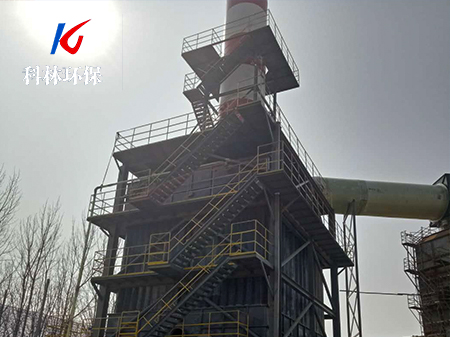

在化工和冶金行業(yè)應用的大型濕式靜電除塵器一般為垂直煙氣流獨立布置，一般為模塊化設計的管式設計，這種設計便于安裝和解列維修，但其需要額外的布置空間。

水平布置在吸收塔后煙道

垂直組合布置：2000年以后，較早采用濕式石灰石石膏法脫硫系統(tǒng)的加拿大New Brunswick電力公司的Dalhousie和Coleson Cove電廠（315MW機組），采用的濕式靜電除塵器對吸收塔除霧器進行改造，即將濕式除塵器布置在吸收塔的上方替代原有的機械除霧器，這種方式可以使成本和運行費用也是最低的，占地面積也很小。
